United States site instead?§ 62.6 Nyílászárók, ablakok, üvegfalak, vészkijáratok
Az akadálymentesség érdekében az ajtó beépítését úgy kell megtervezni és megvalósítani, hogy az ajtó azon az oldalán, ahová nyílik, a zárszerkezet felőli részen legalább 55 cm széles, a másik oldalon legalább 30 cm széles szabad sáv legyen biztosítva a nyílás tokbelméretén felül. Az ajtó pánt felőli oldalán a burkolt falfelülettől való távolság legalább 10 cm legyen.
Előkészítés az Archicadben:
1. A vizsgálat automatikus és eredményes futtatása érdekében nagyon fontos, hogy a nyelvi verziótól függetlenül az Archicaden belül, a “Beállítások” menüpontban a “Terv beállításai” alatti “Számítási mértékegységek” méterre legyenek beállítva:
2. Minden Helyiség Tulajdonság beállítótábláján, az „Osztályozás” fülön be kell kapcsolni („Igaz”-ra kell állítani) a „Nyílások” „Akadálymentesített”/ „Handicap access” paraméterét akadálymentes elérési igény („handicap access”) esetén. Az irreleváns elemek kiszűrése megtörténik (falak, födémek stb.).
3. A vizsgálandó épületről mentsünk az Archicad 27-ből az alábbi beállításokkal és fordítóval exportált IFC fájlt:
Használat a Solibriben:
1. Hívjuk be a vizsgálandó IFC modell fájlt, majd a Solibri Ruleset Manager segítségével adjuk hozzá a szükséges szabályokat (rule-okat) a modellben használt egyéb szabályokhoz.
2. Állítsa be, hogy mely elemeket szeretné megvizsgálni:

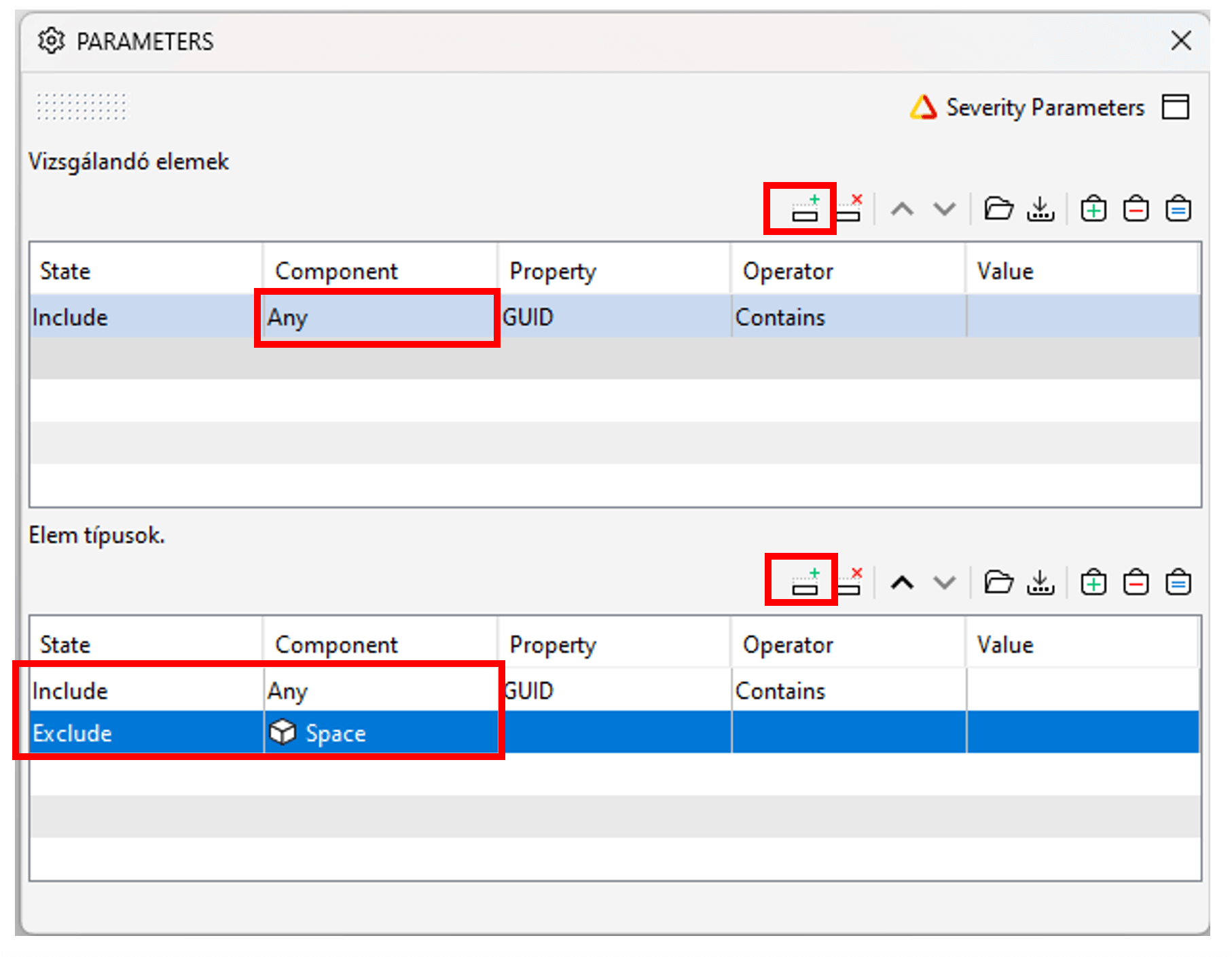

Ehhez a „Checking” ablakban a jobb egérgombbal a kiválasztott szabályra kattintva, a Rule Parameters beállítótáblán 1 sort kell felvenni és “Any”-re állítani:
3. A második táblázatban azt kell hozzá adni, hogy mi az az elem típus, amit vegyen vagy ne vegyen figyelembe, hogy az ajtó mellett van:
4. Végezzük el a modell vizsgálatát
5. Ellenőrizzük le a kapott eredmények relevanciáját
